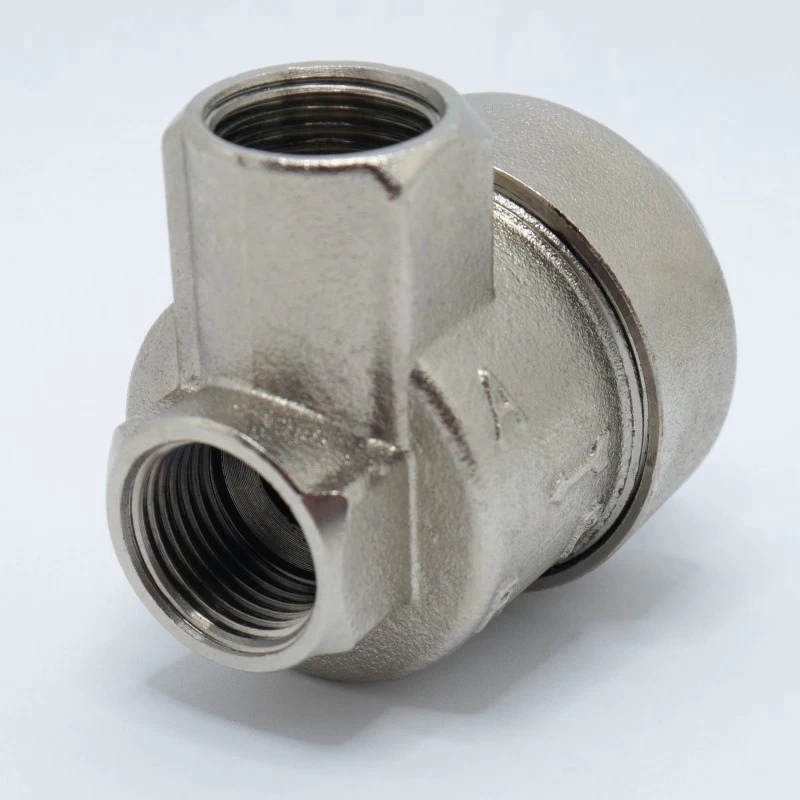

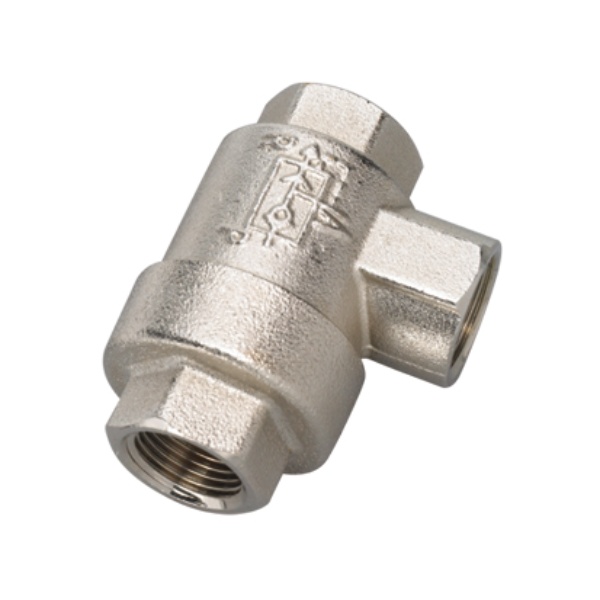

Valva de evacuare rapidă 1/4” este o componentă pneumatică destinată creșterii vitezei de funcționare a cilindrilor pneumatici prin eliminarea imediată a aerului comprimat din cameră.

Într-un sistem pneumatic standard, aerul evacuat din cilindru se întoarce prin electrovalvă și prin furtun, ceea ce creează o contrapresiune ce încetinește pistonul. Valva de evacuare rapidă elimină acest traseu și evacuează aerul direct în atmosferă, chiar la ieșirea cilindrului.

Rezultatul este o mișcare mai rapidă, mai stabilă și un ciclu de lucru redus al utilajului.

Este recomandată în special pentru cilindri pneumatici de dimensiuni medii și pentru instalații unde lungimea furtunului dintre electrovalvă și cilindru este mare.

 Beneficii

• accelerează retragerea pistonului

• reduce timpul ciclului utilajului

• elimină contrapresiunea din circuit

• îmbunătățește randamentul instalației

• protejează electrovalvele de șocuri de presiune

• instalare rapidă fără modificări majore

 Specificații tehnice

• Tip: quick exhaust valve / valvă evacuare rapidă

• Mediu: aer comprimat filtrat

• Racord: 1/4”

• Presiune de lucru: aproximativ 0.5 – 10 bar

• Montaj: direct pe cilindru pneumatic

• Poziție montaj: pe portul de evacuare al cilindrului

• Temperatură operare: -5°C până la +60°C

• Aplicații: automatizări, prese pneumatice, utilaje industriale

 Când trebuie folosită?

Valva de evacuare rapidă 1/4 este necesară atunci când:

• cilindrul pneumatic se retrage lent

• pistonul „rămâne în aer”

• presa pneumatică are întârziere

• utilajul nu poate face cicluri rapide

• instalația are furtun lung între electrovalvă și actuator

Practic ea nu mărește forța cilindrului, ci viteza de reacție.
