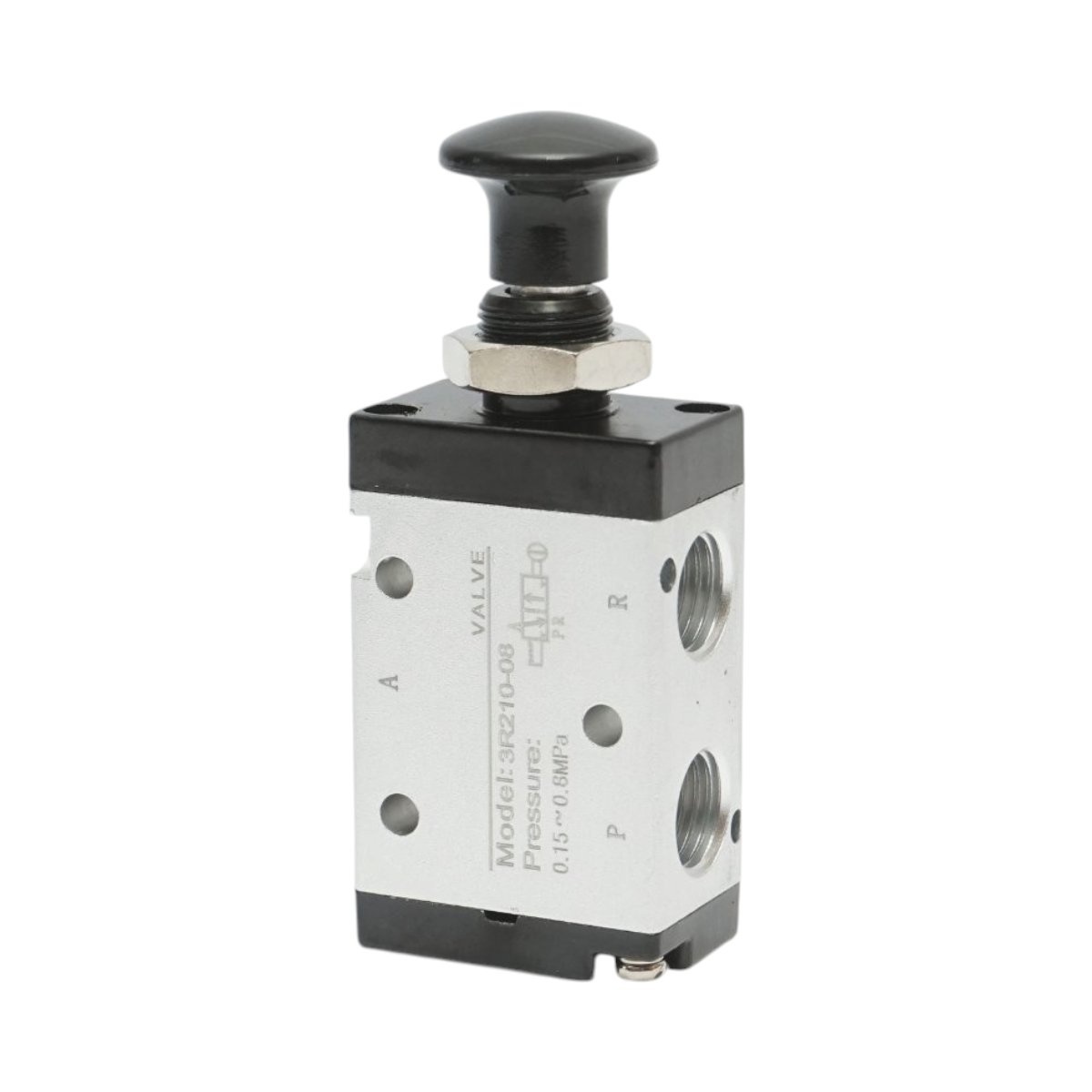

Electrovalva pneumatica cu maner 2 pozitii, 3 cai G 1/4 inch 3R210-08
49,00 RON
Buc
(TVA inclus)
Costurile de livrare nu sunt incluse
Cum te putem ajuta?
Descriere
Electrovalva (supapa) pneumatică cu acționare manuală (mâner/pârghie) 3R210-08
Este un echipament pneumatic utilizat pentru controlul direcțional al aerului comprimat în circuite industriale și de automatizare. Denumită frecvent supapă cu manetă, aceasta permite comutarea manuală rapidă a fluxului de aer.
Specificații tehnice principale
- Model: 3R210-08 (Seria 200)
- Tip acționare: Manuală (mâner / pârghie)
- Număr de poziții: 2 poziții
- Număr de căi: 3 căi (3/2 - comutare/evacuare)
- Dimensiune filet (Porturi): G1/4" (fiabil pentru debite medii)
- Fluid de lucru: Aer comprimat (filtrat, lubrifiat sau nelubrifiat)
- Presiune de lucru: 1.5 – 8.0 bar (0.15 – 0.8 MPa)
- Temperatura de lucru: -5°C până la +60°C
- Sectiune efectivă: ~16 mm² (Cv ≈ 0.89)
- Material corp: Aliaj de aluminiu anodizat (rezistent la coroziune și uzură)
- Funcționare și configurație (3/2 Căi, 2 Poziții)
- Supapa dispune de 3 porturi filetate G1/4" și 2 stări de funcționare:
Portul P (Inlet/Intrare): Conectarea la sursa de aer comprimat.
Portul A (Outlet/Ișire): Conectarea la consumator (ex. cilindru pneumatic)
Portul R (Exhaust/Evacuare): Evacuarea aerului din circuit în atmosferă.
- Cele 2 poziții ale mânerului:
Poziția 1 (Rest/Pasivă): Calea de la P la A este închisă. Portul A comunică cu R (aerul din cilindru este evacuat).
Poziția 2 (Activă): Mânerul este comutat; calea de la P la A se deschide (aerul trece spre consumator), iar portul R este blocat.
- Aplicații tipice
Cilindri cu simplă acțiune: Comanda directă de avans și retragere prin arc.
Circuite de pilotare: Utilizată ca supapă de semnal pentru acționarea altor supape pneumatice mai mari.
Sisteme de siguranță/Pauză: Întreruperea sau evacuarea rapidă a presiunii din anumite tronsoane de linie.
Utilaje industriale & Bancuri de lucru: Acționări manuale la prese pneumatice, dispozitive de fixare sau linii de ambalare.
