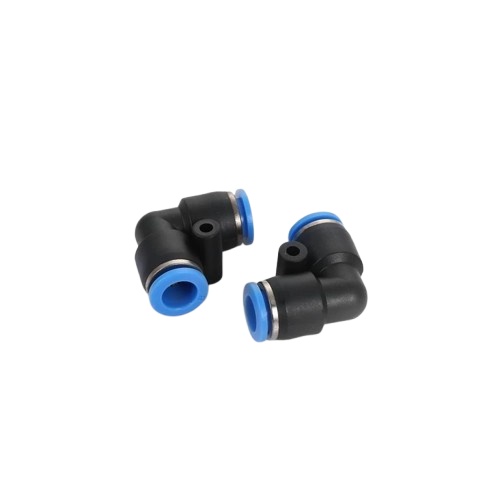

Cupla pneumatică PUSH-IN tip L este un racord pneumatic cot (90°) utilizat în instalațiile de aer comprimat pentru schimbarea direcției traseului fără îndoirea furtunului. Este una dintre cele mai folosite piese în automatizările pneumatice, deoarece permite conectarea rapidă a tubului pneumatic în spații restrânse, direct la electrovalve, cilindri pneumatici, regulatoare sau distribuitoare.

Sistemul push-in (introducere rapidă) permite montaj instant: tubul pneumatic se introduce direct în racord și este fixat automat de mecanismul intern cu colier metalic și garnitură de etanșare. Demontarea se face prin apăsarea inelului de eliberare, fără deteriorarea furtunului, ceea ce permite reutilizarea racordului.

Forma în L previne tensionarea și strangularea furtunului, menținând debitul corect de aer și reducând pierderile de presiune în instalație.

Aplicații

• instalații de aer comprimat în ateliere

• automatizări pneumatice industriale

• alimentare electrovalve și cilindri pneumatici

• utilaje CNC și roboți industriali

• service auto și echipamente pneumatice

Caracteristici tehnice

• tip: racord pneumatic cot 90°

• conectare: PUSH-IN (introducere rapidă tub)

• mediu: aer comprimat

• presiune de lucru uzuală: până la ~10 bar

• temperatură: aprox. 0°C – +60°C

• compatibilitate: tub PU, PA, PE

Avantaje

✔ montaj fără scule
✔ etanșare sigură
✔ reutilizabil
✔ protejează furtunul de îndoire
✔ ideal pentru spații înguste

Cum alegi corect

1. Diametrul exterior al tubului (6 / 8 / 10 / 12 mm)

2. Presiunea instalației

3. Poziția de montaj

Recomandări de montaj

• taie tubul drept (fără bavuri)

• introdu furtunul complet până la capăt

• evită tensionarea laterală

⚠️ Tubul tăiat oblic este principala cauză a pierderilor de aer.

• Material: carcasa polimer, inel polimer
• Temperatura de lucru: 0°C / +60°C
• Presiune maxima: 16 bar
